快看世界存储网络(SD-WAN)方案说明

目录

1实施说明

1.1 词汇表

1.2 目标

2拓扑

2.1 网络整体拓扑

1.2        拓扑说明

2.2 分支网络拓扑

2.3 分支网络拓扑说明

2.4 分支网络连接效果图

1实施说明

1.1 词汇表

1.2 目标

    快看世界北京总部存储网络，同位于广州/上海分支办公存储网络，以及腾讯云(北京区)云上网络，实现内网互通。

2拓扑

2.1 网络整体拓扑

1.2                      拓扑说明

l                      各地通过PE公网接入(BGP)，绕行跨运营商拥塞，并实现上海、广州动态接入IP的探测更新（30秒内）。

（需要确定办公网的动态IP是，同时只有一个IP连出，而不是同时多个）

l                      CE,PE设备单独部署，不混用，资源隔离。

l                      PE和腾讯云的CE以虚拟机形式部署，PE之间用腾讯云专线实现跨区域互联。

l                      全线路端到端加密互联。

l                      方案中，北京、广州、上海SDWAN设备我方提供；

云端资源费用(PE虚拟机／CE虚拟机／EIP带宽/云上专线)腾讯云收取。

2.2 分支网络拓扑

2.3 分支网络拓扑说明

1.运营商光猫负责接入运营商线路。

2.无线路由器负责拨号，网关，内网静态路由转发到CE，公网端口转发策略到CE。

3. CE设备负责隧道建立，存储网流量加密传输。

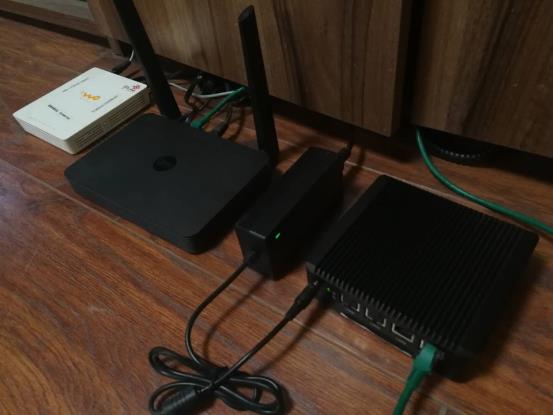

2.4 分支网络连接效果图
